高精度静止測定＆フィードバック制御システム0.001g

特徴

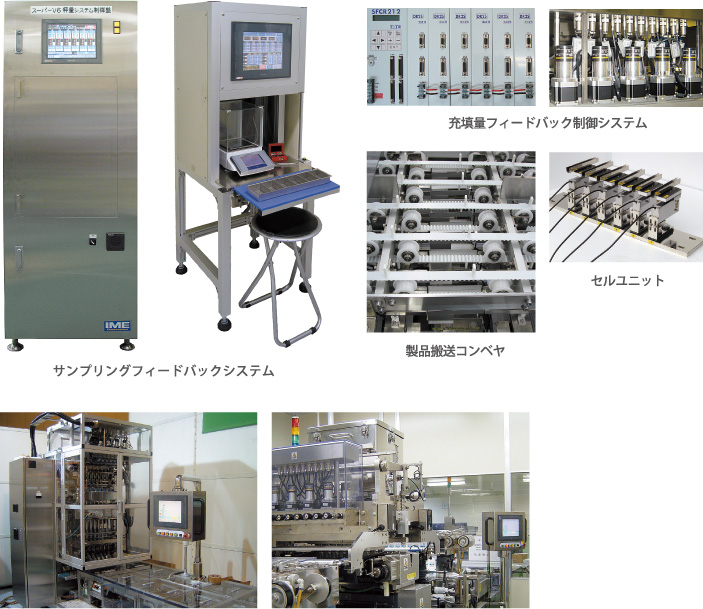

  • 包装機内に組み込まれたロードセルユニットにより分包品を高精度に測定し全測定値をPCに記録します。
  • 最高測定精度±0.003ｇ、現場における実測精度も±0.010ｇ以内です。
    このシステムは電子天秤での測定と同様の精度で高速に全数測定できます。

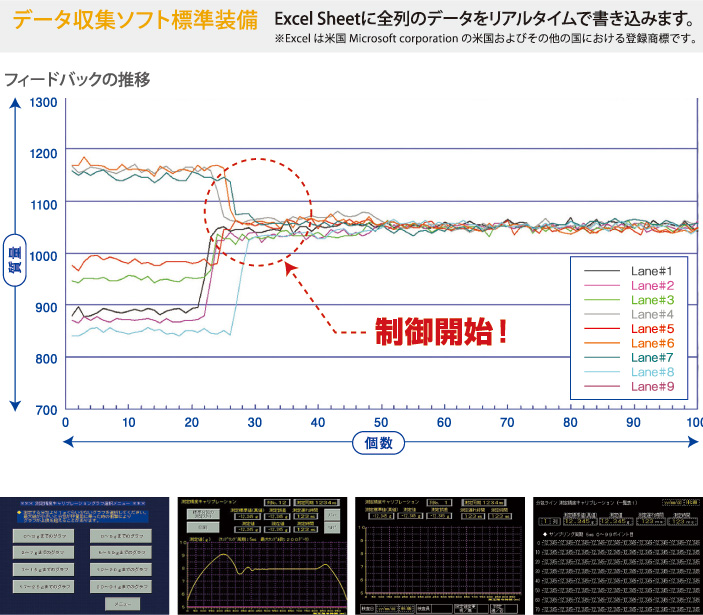

  • 測定した質量を傾向制御して充填量をフィードバック制御します。
  • １シートが横２連包、横３連包の場合、各分包品を個別に質量制御しなければなりません。
    その場合、手動式もしくは自動式のサンプリングフィードバック制御装置を搭載することにより電子天秤で測定した測定値で個別にフィードバック制御し、全数の測定値をPCに記録します。
  • 製品間最少ピッチは30ｍｍです。ピッチが広い場合、高速応答のフォースバランスも選択できます。

高精度静止測定&フィードバック制御システム 0.001g

▲PAGE TOP

秤量フィードバック制御システム

秤量フィードバック制御システム

実測精度の検証ができます。

  • ①電子天秤で測定した製品質量を入力してください。
  • ②測量が完了すると5ms毎に測定したデータをグラフ表示し、測定誤差を表示します。
  • ③波形とデータを印刷できますので品質管　理に役立ちます。

▲PAGE TOP

CWS416Hシリーズ＆CWS416Cシリーズ　静止測定式　規格

型式CWS416H-01 〜 CWS416H-12CWS416C-01 〜 CWS416C-12
測定列数 1 〜 12列 1 〜 12列
計量範囲 0.1 〜 30 g 1 〜 50 g
最高測定能力 100 個 / 分 100 個 / 分
最高測定精度(3δ) ± 0.003 g ± 0.02 g
表示目量 0.001 g 0.01 g
計量品幅 W 特に制限なし、計量品により特別設計可能
長さ　L
高さ　H
電源 AC100・115・200・220・230・240 ± 10％　単相 50 / 60Hz
消費電力 通常200W以下(プリンタ印刷時は最大1500W以下)
本体質量 50 kg以下
使用環境 0〜40℃（選別精度を維持するためには3℃/h以下の変動のこと）
相対湿度30〜85％、ただし結露しないこと
制御盤 鉄塗装 / ステンレス 選択可能
保護等級 IP 30
オプション 防水処理(IP 65相当)、プリンタ、フィードバックシステム、データ収集システム、各種バリデーション
